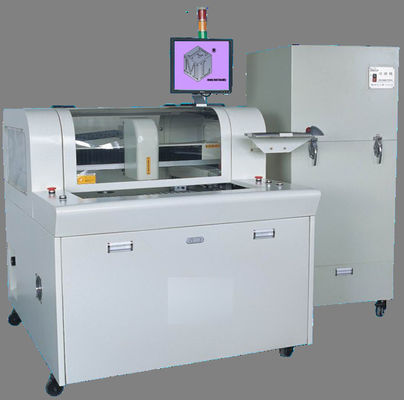

অনমনীয় মুদ্রিত সার্কিট বোর্ড জন্য স্বয়ংক্রিয় বায়ুসংক্রান্ত CNC পিসিবি রাউটার

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	YUSH
সাক্ষ্যদান:	CE,ROHS, FCC
মডেল নম্বার:	YSV-5A

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 বিন্যাস করুন
মূল্য:	business negotiation
প্যাকেজিং বিবরণ:	পলুইউডেন কেস
ডেলিভারি সময়:	5-10 দিন
পরিশোধের শর্ত:	প্রাক্তন কাজ . ছল
যোগানের ক্ষমতা:	১০০০ /week বিন্যাস করুন

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

মোটর সুরক্ষা:	ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে	নির্ভুলতা কাটা:	0.1 মিমি
পিসিবি আকার (সর্বোচ্চ):	322 মিমি * 322 মিমি	পজিশনিং পুনরাবৃত্তিযোগ্যতা:	0.001 মিমি
ভিশন সিস্টেম:	CCD AOTU অফসেট	কম্পিউটার:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)
টাকু:	50000rpm/মিনিট	কাটিং এর যথার্থতা:	0.01 মিমি
বিশেষভাবে তুলে ধরা:	PCB Depaneling Router , PCB Router Machine

অনমনীয় মুদ্রিত সার্কিট বোর্ডের জন্য স্বয়ংক্রিয় বায়ুসংক্রান্ত CNC PCB রাউটার

মেশিন যন্ত্রাংশ তালিকা

I. হার্ডওয়্যার
স্পিন্ডল	মর্নিং স্টার স্পিন্ডেল এবং ইনভার্টার
সিসিডি	সনি 520 লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা
লেন্স	কম্পিউটার EX2C
স্ক্রু	TBI যথার্থ গ্রাউন্ড বল স্ক্রু আমদানি
গাইড	HIWIN প্রশস্তকরণ আমদানিকৃত লিনিয়ার গাইড রেল
মোটর	জিয়াবাও এলসিএফ সিরিজ
আই/ও কন্ট্রোল কার্ড	HFC PCI-9074
ড্রাইভার কন্ট্রোল কার্ড	HFC PCI-9074
আই/ও কার্ড	PCI-9074-64pcs/-38pcs
স্ট্যাটিক পরিষ্কার	STATIC-ST401A সিরিজ
কম্পিউটার	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1GDDR/80G)
মেশিন ইন্টারফেস	AOC LCD17", লজিটেক মাউস
2. সফটওয়্যার
নিয়ন্ত্রণ ব্যবস্থা	Windows XP Professional (Service3,v.3244)
অপারেশন GUI	চাইনিজ উইন্ডোজ এক্সপি
প্রোগ্রাম সম্পাদনা	সঙ্গতিপূর্ণভাবে
ভিশন সিস্টেম	CCD AOTU অফসেট
নিয়ন্ত্রণ ব্যবস্থা	F 1.0.2 সংস্করণ

কর্মক্ষমতা পরামিতি

সামগ্রিকভাবে
মাত্রা (WDH)	1220 মিমি * 1450 মিমি * 1420 মিমি
ওজন	550 কেজি
উচ্চতা অফসেট	60~110 মিমি
ম্যানিপুলেটর
মোটর প্রকার	জিয়াবাও সিরিজ
পজিশনিং পুনরাবৃত্তিযোগ্যতা	0.001 মিমি
অক্ষ কাজ এলাকা (সর্বোচ্চ)	680 মিমি * 360 মিমি * 50 মিমি
ওয়ার্ক স্টেশন
পিসিবি ফিক্সেশন	মান, বিশেষীকরণ
PCB লোডিং/আনলোডিং	ম্যানুয়াল
পিসিবি আকার (সর্বোচ্চ)	322 মিমি * 322 মিমি
পিসিবি পুরু (সর্বোচ্চ)	5 মিমি
ফিক্সচারিং
অনমনীয়তা fixturing	মান
ফিক্সচারিং ফিক্সেশন	যন্ত্রপাতি
টাকু মোটর
শক্তি	400W
টাকু	50000rpm/মিনিট
রক্ষা করুন	স্ব/বায়ু শীতল
কাটার পরিবর্তন করুন	বিশেষীকরণ
রাউটিং ক্ষমতা
কাটার গতি (সর্বোচ্চ)	100 মিমি/সেকেন্ড
ড্রাইভিং গতি (সর্বোচ্চ)	3000mm/s
কাটার যথার্থতা	0.01 মিমি
শুন্য পদ্ধতি
ভ্যাকুয়াম শক্তি	2.2KW AC 380V
শূন্যস্থান	প্লাম্ব
ইউটিলিটিস
শক্তি	2.2KW AC380V
বায়ু সরবরাহ	2~5KG/cm2
প্রোগ্রামিং
প্রোগ্রাম সম্পাদনা	সঙ্গতিপূর্ণভাবে
ফাংশন সম্পাদনা	রেখা, চাপ, বৃত্ত, U-বক্ররেখা
প্রোগ্রাম স্টোরেজ	এইচডিডি
ভিশন সিস্টেম	SONE কালার সিসিডি
মিলিং কর্তনকারী অফসেট	অটো
ভ্যাকুয়াম সেটআপ	অটো
অপারেশন মনিটর
নির্দেশক	ইন্ডিকেটর মেশিনের অবস্থা
টুল চেক	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার
মোটর সুরক্ষা	ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে
মোটর ওভার লোডিং চেক	ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন
টুল ব্যবহারযোগ্য সময়	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন,
ডেটা পরিসংখ্যান	পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি
ত্রুটি রেকর্ড	সফ্টওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে
III.সঠিকতা
অক্ষ নির্ভুলতা	0.001 মিমি
নির্ভুলতা কাটা	0.1 মিমি
IVনিরাপত্তা
কর্মক্ষেত্র রক্ষা করুন	চারটি সিলযুক্ত সুরক্ষা সহ
দরজা সেন্সর	সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক)
জরুরি স্টপ বোতাম

ফাংশন বিবরণ

X10 জুম-ইন ইমেজ প্রোগ্রামিংকে সহজ করে তোলে এবং পয়েন্ট সেটিং এর নির্ভুলতা বাড়ায়।
দুটি স্লাইডিং টেবিল ভাল উত্পাদনশীলতার জন্য ট্যাক টাইম কমাতে একই সাথে ইন-এবং-আউট আন্দোলন প্রদান করে।
অটো মার্ক অফসেট সিস্টেম। সিসিডি ইমেজ কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং পরীক্ষা ও অনুকরণ করতে পারে।
রাউটিং বিট স্বয়ংক্রিয়ভাবে উত্তোলন করে এবং পরবর্তী প্রোগ্রাম করা পয়েন্টে স্থানান্তরিত করে তারপর রাউটিং বিটের জীবনকাল বাড়ানোর জন্য কাটা হয়।
নিরাপত্তা দরজা শিল্প নকশা.
সিসিডি ইমেজ কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং পরীক্ষা ও অনুকরণ করতে পারে
